一、连接

注意：1、必须保证线材的可靠线，在买不到线材的情况下，请自行焊接；

      2、必须保证各线材可靠连接，接线头镙丝必需拧紧；

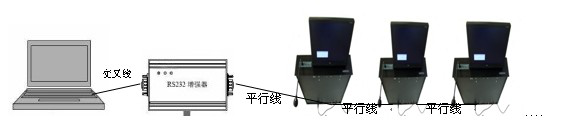

      3、本公司产品60台为RS232/485接线，当使用485方式控制时，60台以下无需配制RS485放大器，超过60台时，需配RS485放大器，用RS232方式控制时，20台以下无需配制RS232放大器，无需RS232/485放大器时，中控或PC主机第一条用交叉线连第一台升降器，机器与机器之间连接使用平行线；

       4、部份中控产品为了方便工程商施工，将中控端制作成公头串口，在这种情况下交叉线若无法连通，请换成平行线。

二、RS232端口设置

      波 特 率：2400

      数据长度：8

      奇偶校验：N

      停 止 位：1

三、控制方法

      集中控制代码

           控制板出厂时有一个默认的可控制全升、全降、学习的16进制代码：

           全部上升：FF 10 11 00 DD

           全部下降：FF 10 11 00 EE

           全部停止：FF 10 11 00 CC

           学习代码：FF 10 11 00 AA

     除了默认的控制代码以外，机器还可以登陆新的代码。每台机器最多登陆5个代码。登陆代码步骤如下：

     ① 按上面的设置设置好232串口

     ② 按上面的连线方式连接好线路

     ③ 在串口控制软件中填写16进制学习代码，例如：FF 10 11 01 AA，其中01表示该机器定义为01号，如果有多台机器可以相应的定义为02或03等，但是如果多台机器多学习同样的代码则表示多台机器补定义为同一个组，执行同时升、降、停指令。代码填写后先别发送。

     ④ 同时按住液晶显示屏升降器面板上的“上升键”和“暂停键”约1秒钟左右，指示灯以1次/秒的频率闪烁。此时立刻松开按键并发送串口控制软件中的代码，系统收到代码指令后，指示灯会闪烁，代码登陆成功。

控制代码

     代码被登陆后，机器就可以使用RS232指令代码进行控制，控制代码如下：

     上升：FF 10 11 00 DD

     下降：FF 10 11 00 EE

     停止：FF 10 11 00 CC

进行分组控制时，需要进行地址码的登陆。码值格式如下：

     登陆：FF XX XX XX AA….（为保证所有机器可可靠接收，每组码值可输入5遍，即连发5发遍）

     上升：FF XX XX XX DD….

     下降：FF XX XX XX EE….

     停止：FF XX XX XX CC….

     其中FF为引导码，“XX XX XX”为地址码，用户可自定义，如：定义第一组为“00 00 01”，第二组为“00 00 02”，第三组为“00 00 03”……AA/DD/EE/CC为功能代码，分别对应“对码/上升/下降/暂停”功能

      登陆方法：机器上电后任意时刻，按住“上升”+“暂停”三秒，升降机指示灯按1秒为周期闪动，进入登陆状态，中控发出登陆码：FF XX XX XX AA…（5遍），指示灯停闪，则此机器已登陆此组地址码，再将要纳入此组的机器一一按此方法登陆，完成一组对码后，要更改地址码值，则可进行另一组机器的对码。

      分组对码后，中控输出控制码则只有已登陆该地址码的机器响应操作，每组控制码只能控制该组机器，若输出默认码则所有机器一起动作。
